Два кухонных шкафа

Мне нужно спроектировать два навесных шкафа для существующей кухни. Здесь я собрал свои замеры, фотографии и пожелания. Схемы показывают, как я хочу устроить шкафы внутри; размеры деталей ещё нужно определить.

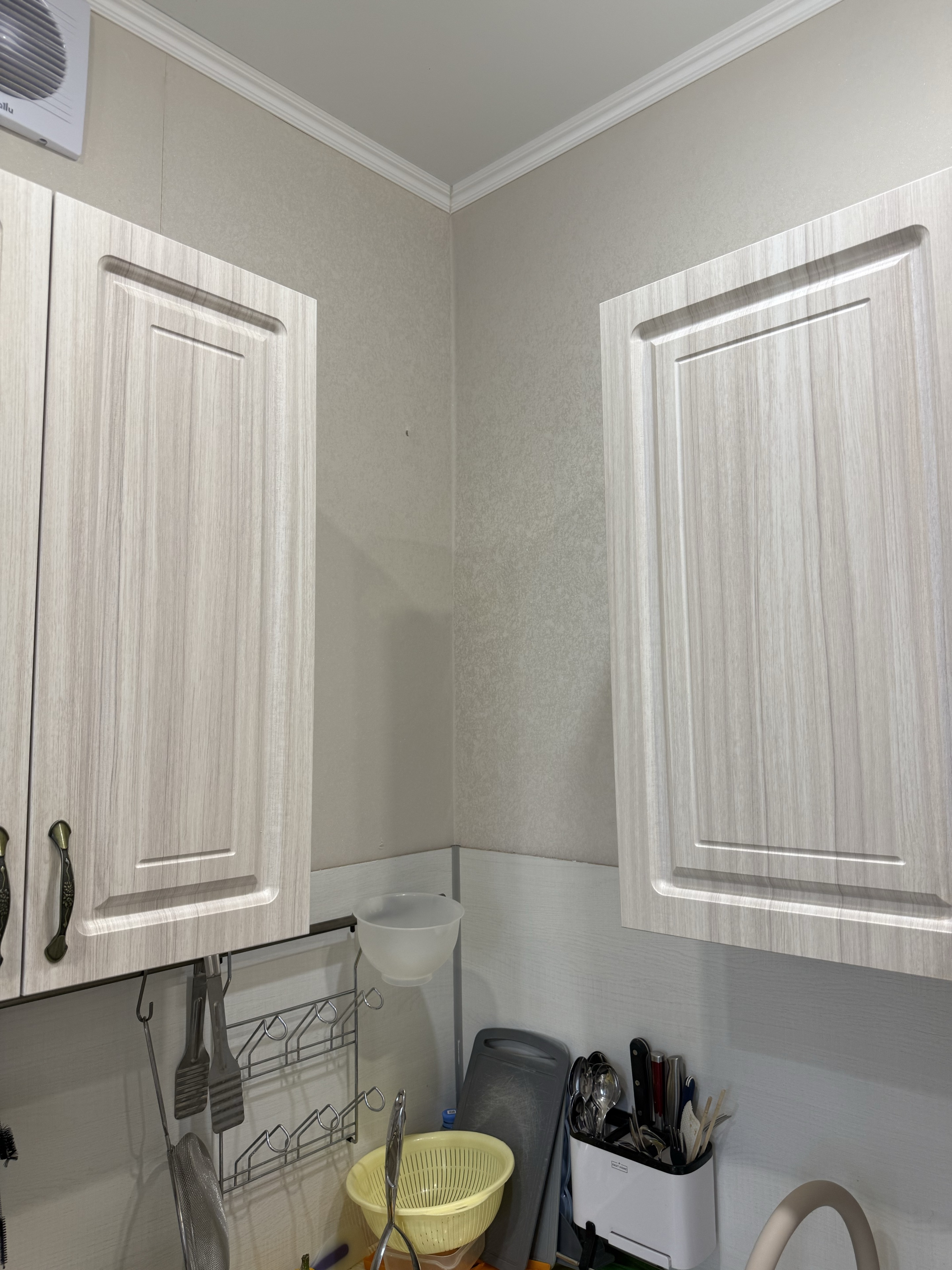

1. Угловой навесной шкаф

Место в углу	По обеим стенам одинаково. Максимум примерно 560 мм; я предпочитаю ориентироваться на 550 мм.
Высота соседних шкафов	718 мм

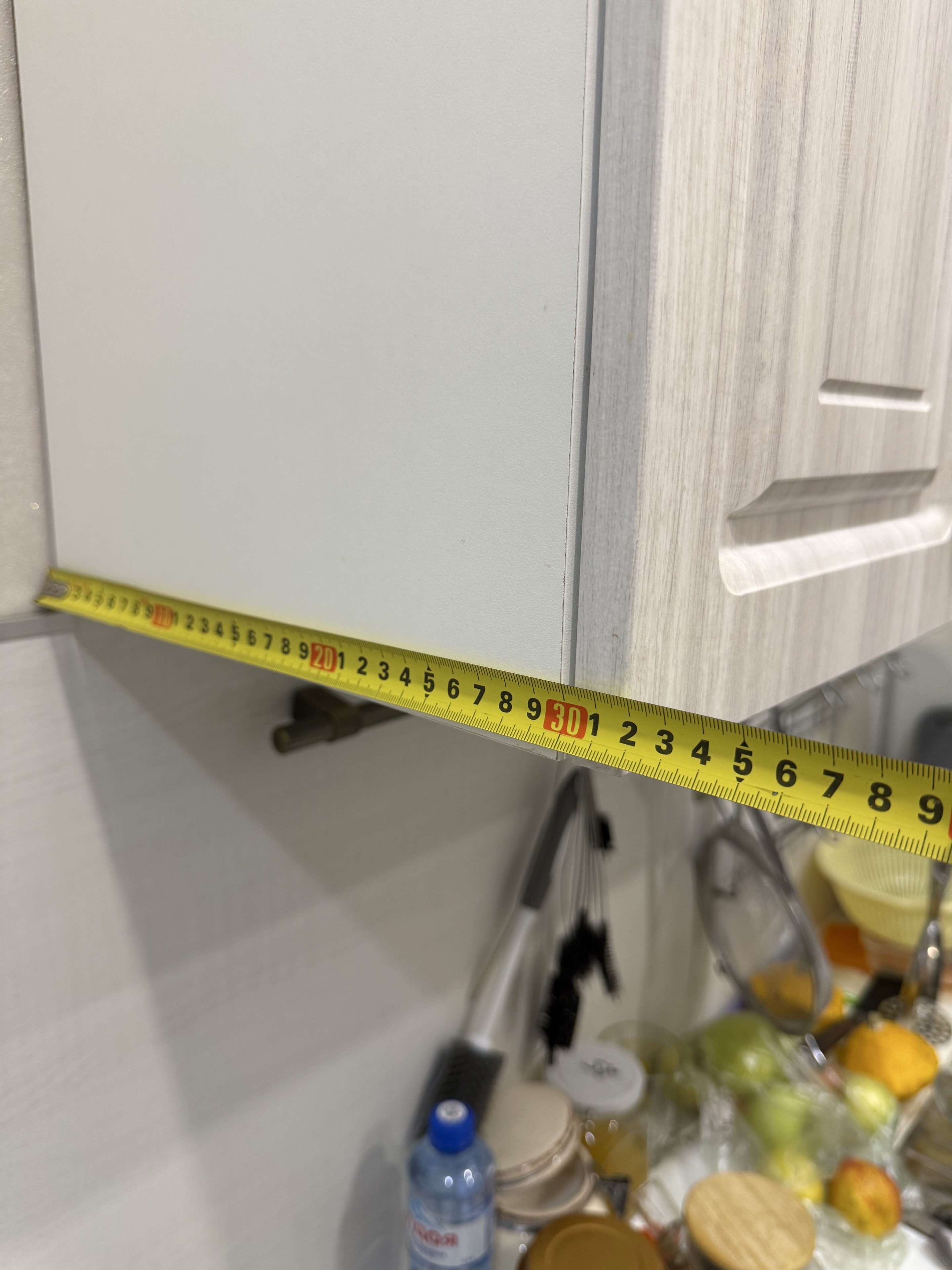

Глубина без дверки	300 мм, как у остальных шкафов
Существующая дверка	Ширина 335 мм, высота 712 мм, толщина примерно 16 мм
Внутри	Одна полка, два отделения
Петли	На старой дверке есть две петли; видна маркировка «45». Ответных планок нет.

Мне нужен угловой шкаф с одной диагональной дверкой. Дверка у меня сохранилась от старого шкафа — хочу использовать её. Верх и низ нового шкафа должны совпасть с соседними.

Старый замер: 535 мм. Это мой старый замер корпуса. Не помню, почему записал именно этот размер. Прошу проверить его перед проектированием нового шкафа.

Сохранённые замеры старого шкафа

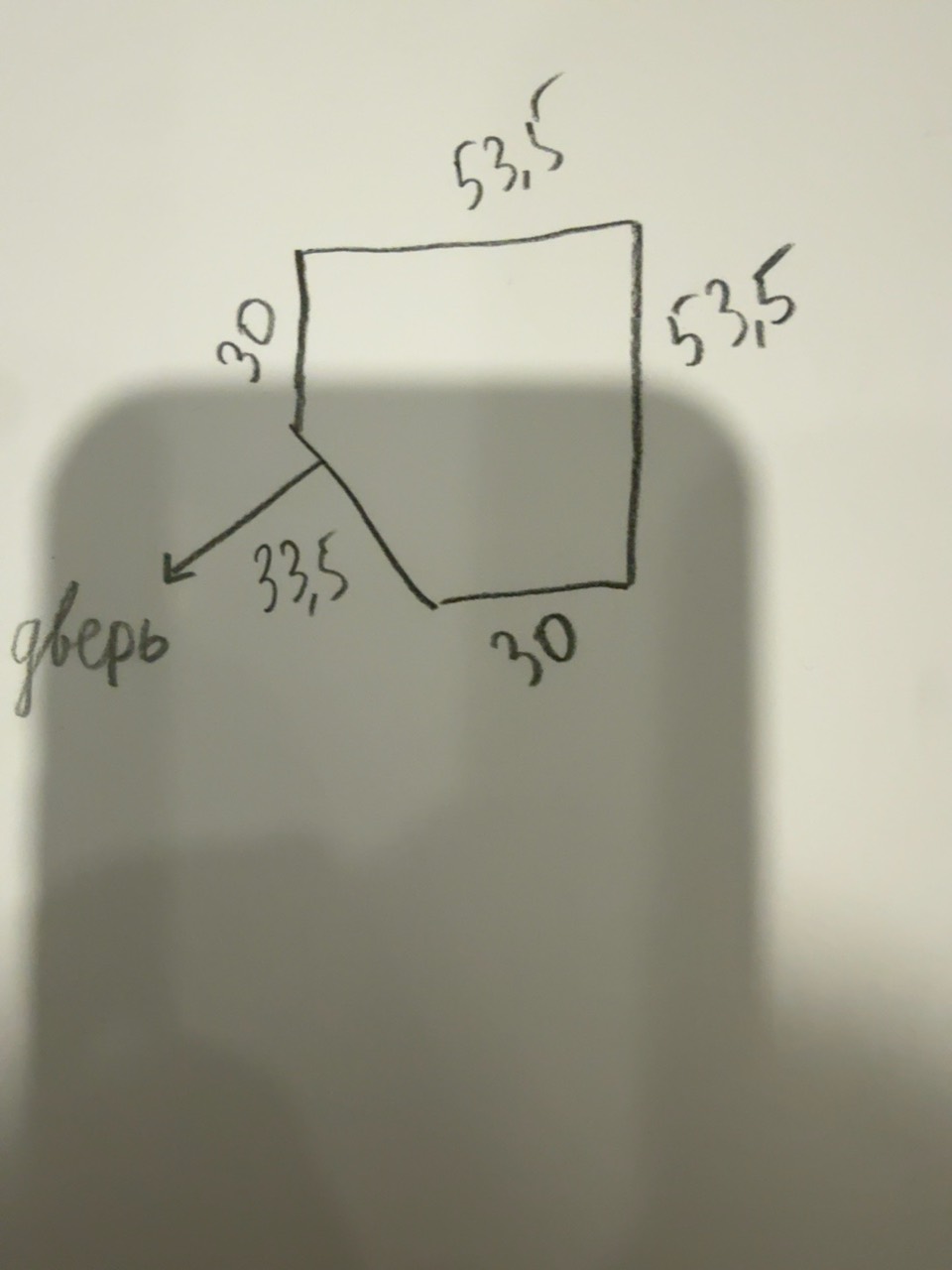

На старом рисунке записано: по двум сторонам — 53,5 см, глубина — 30 см, дверка — 33,5 см. Почему указано именно 53,5 см (535 мм), мне непонятно. Это сохранённая запись о старом шкафе; размер требует проверки.

Сохранённый рисунок с замерами старого шкафа. Размер 53,5 см не подтверждён.

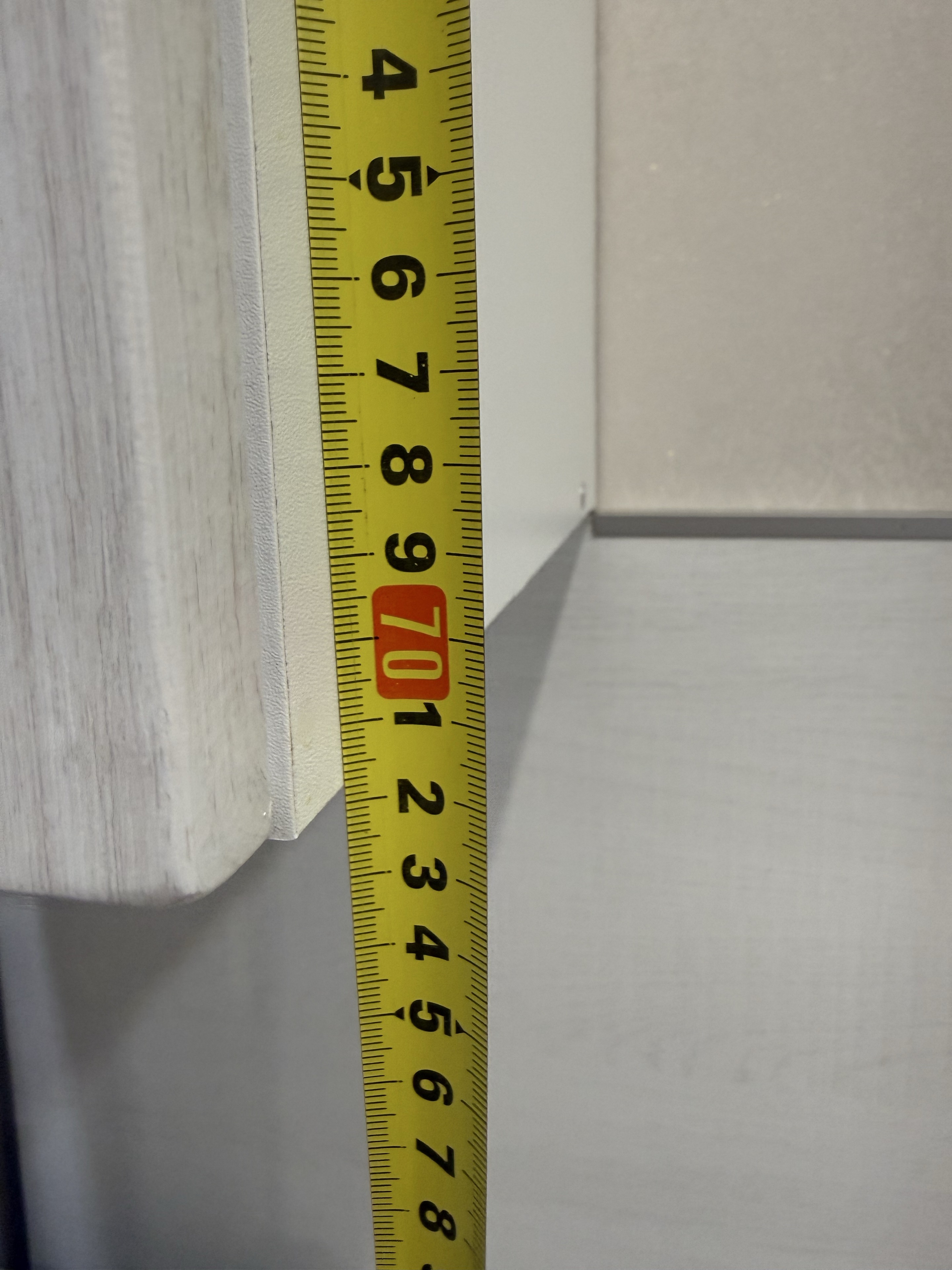

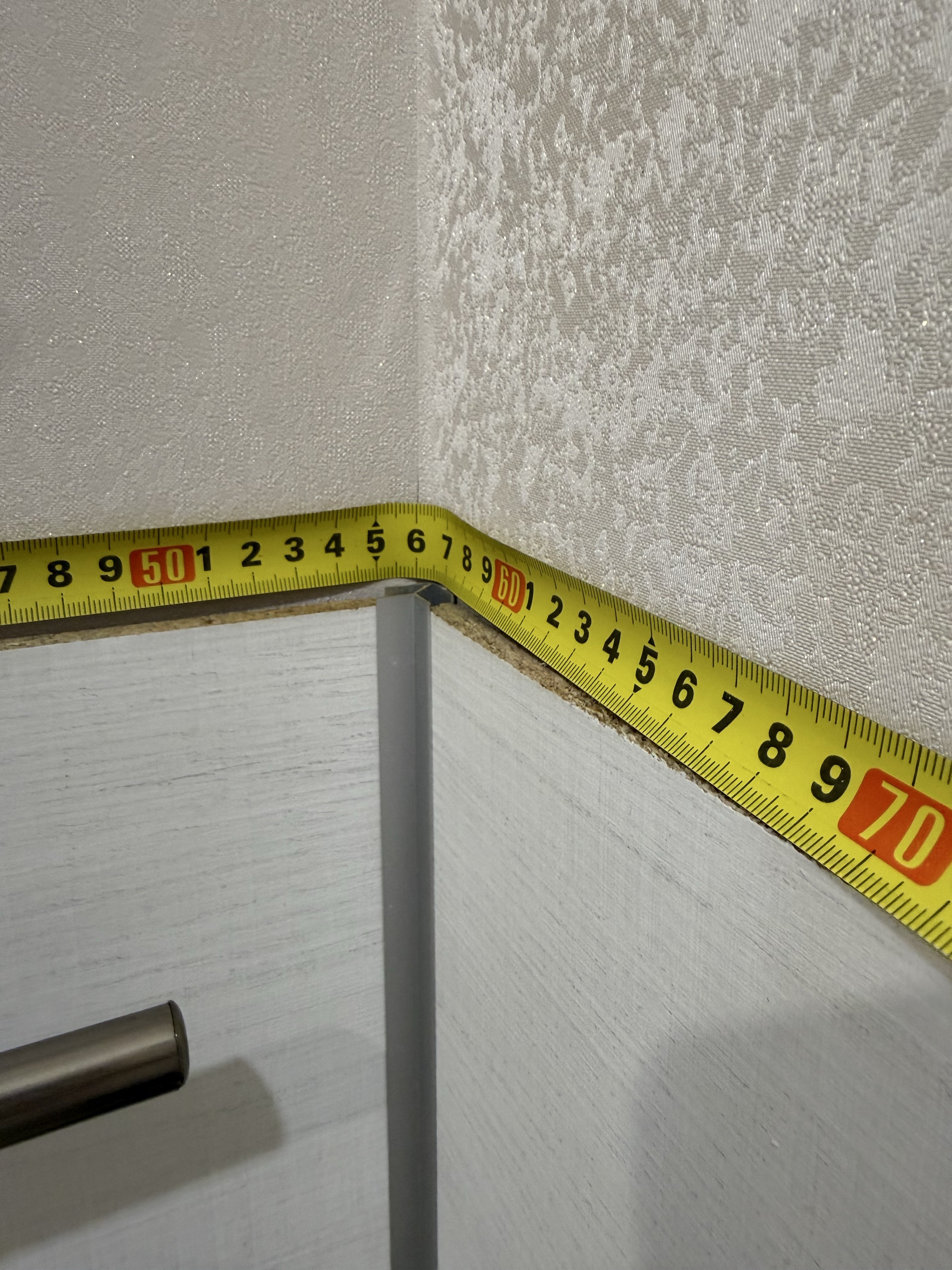

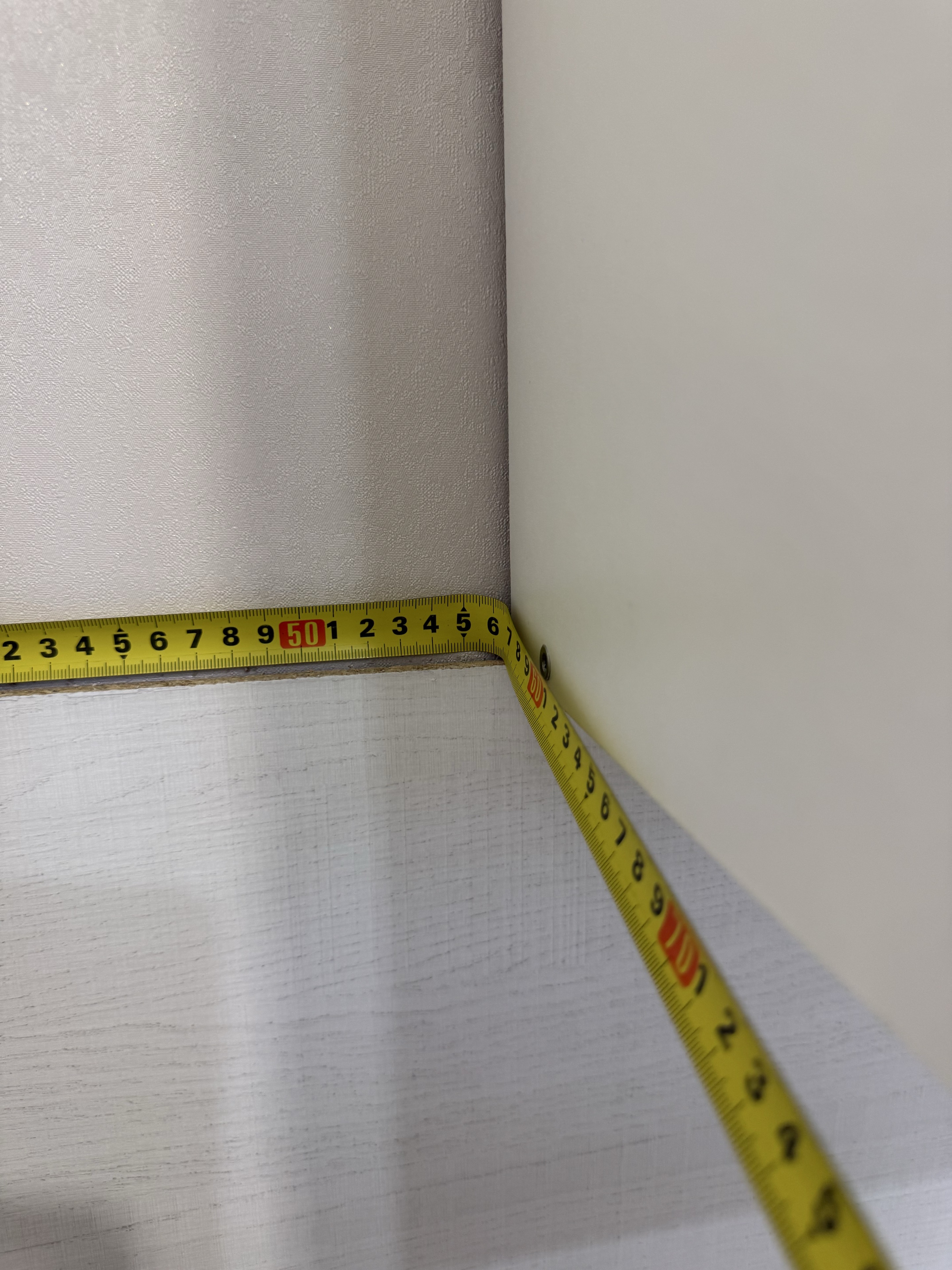

Фото замеров места

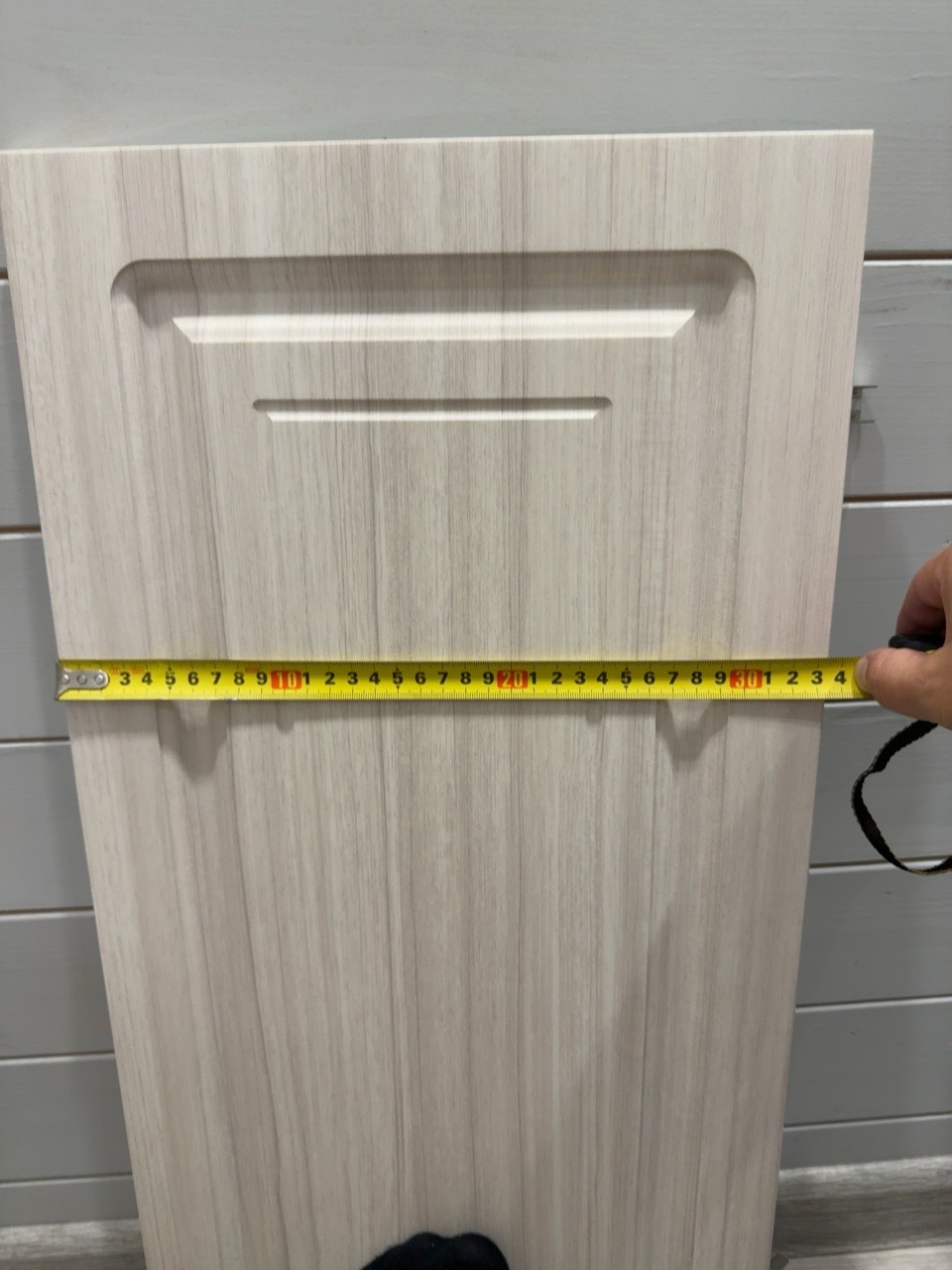

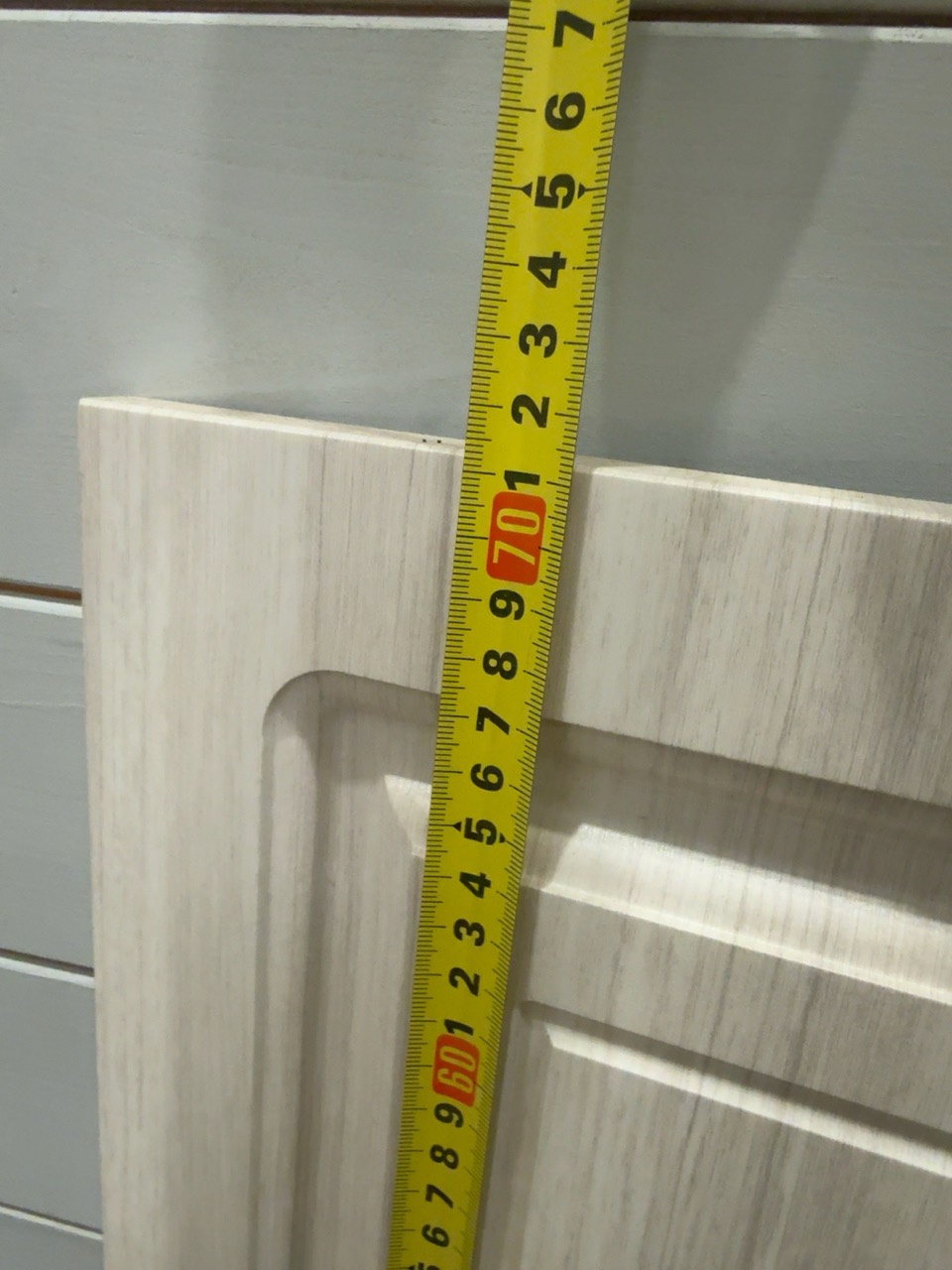

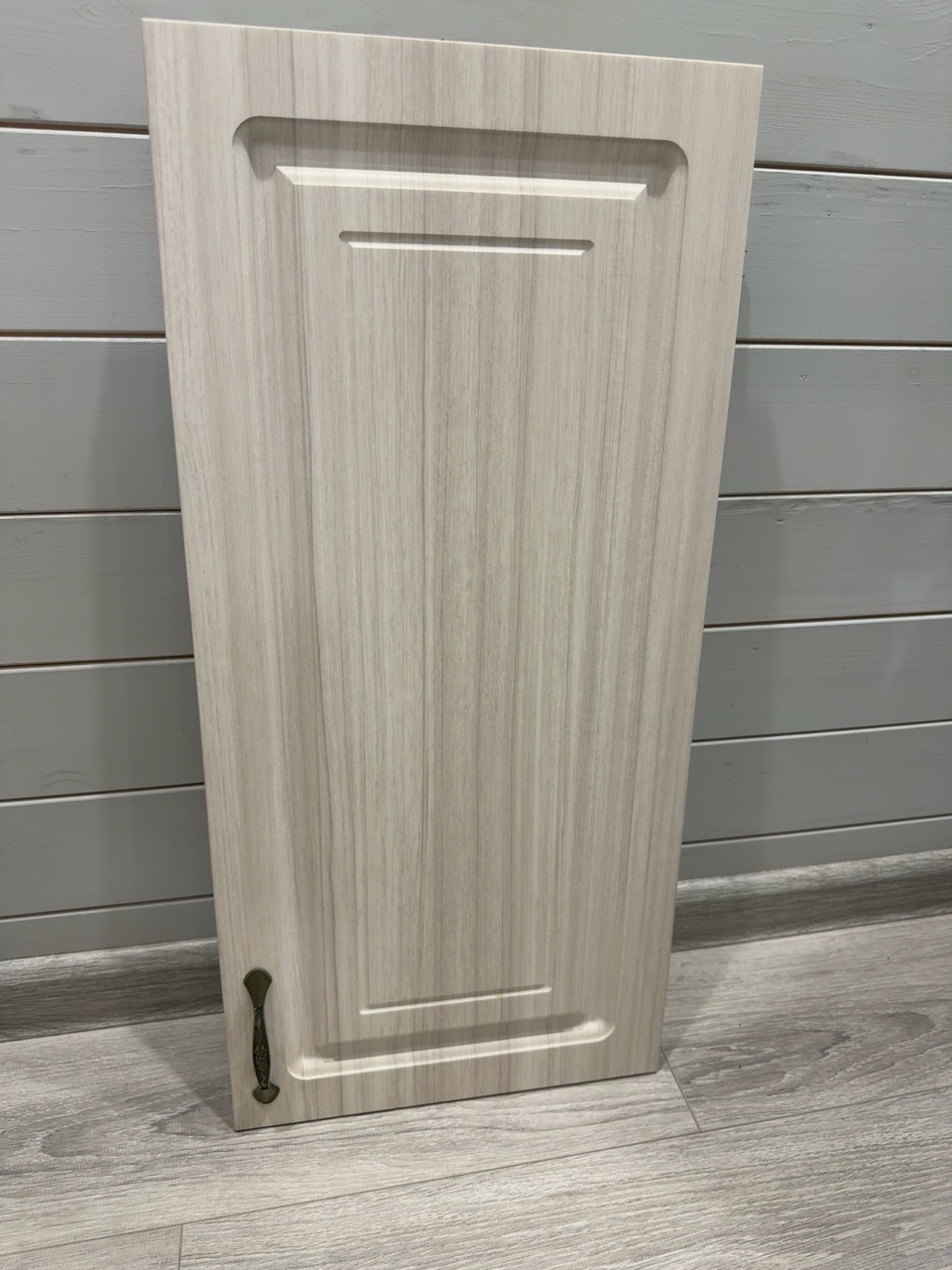

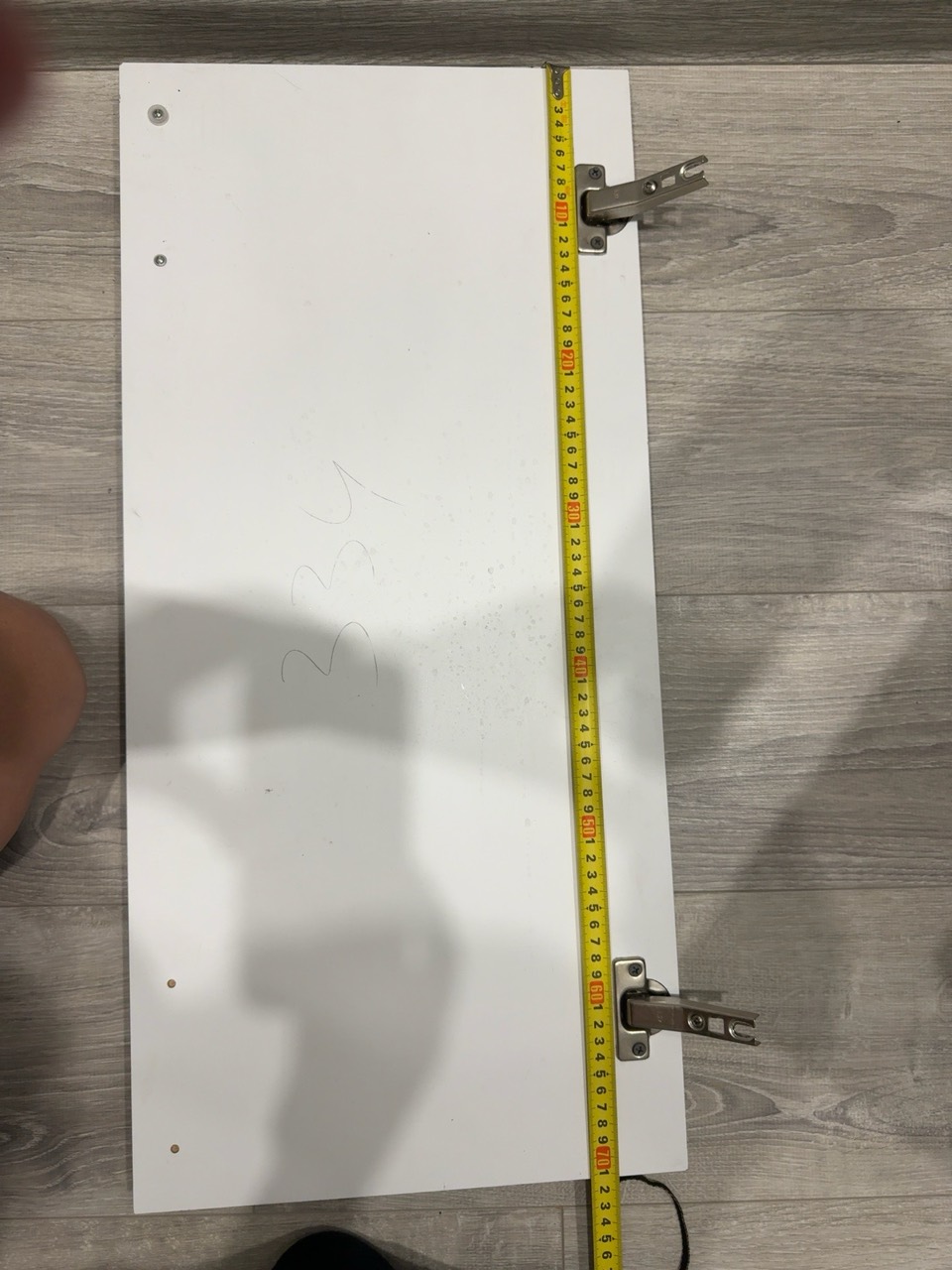

Существующая дверка и её замеры

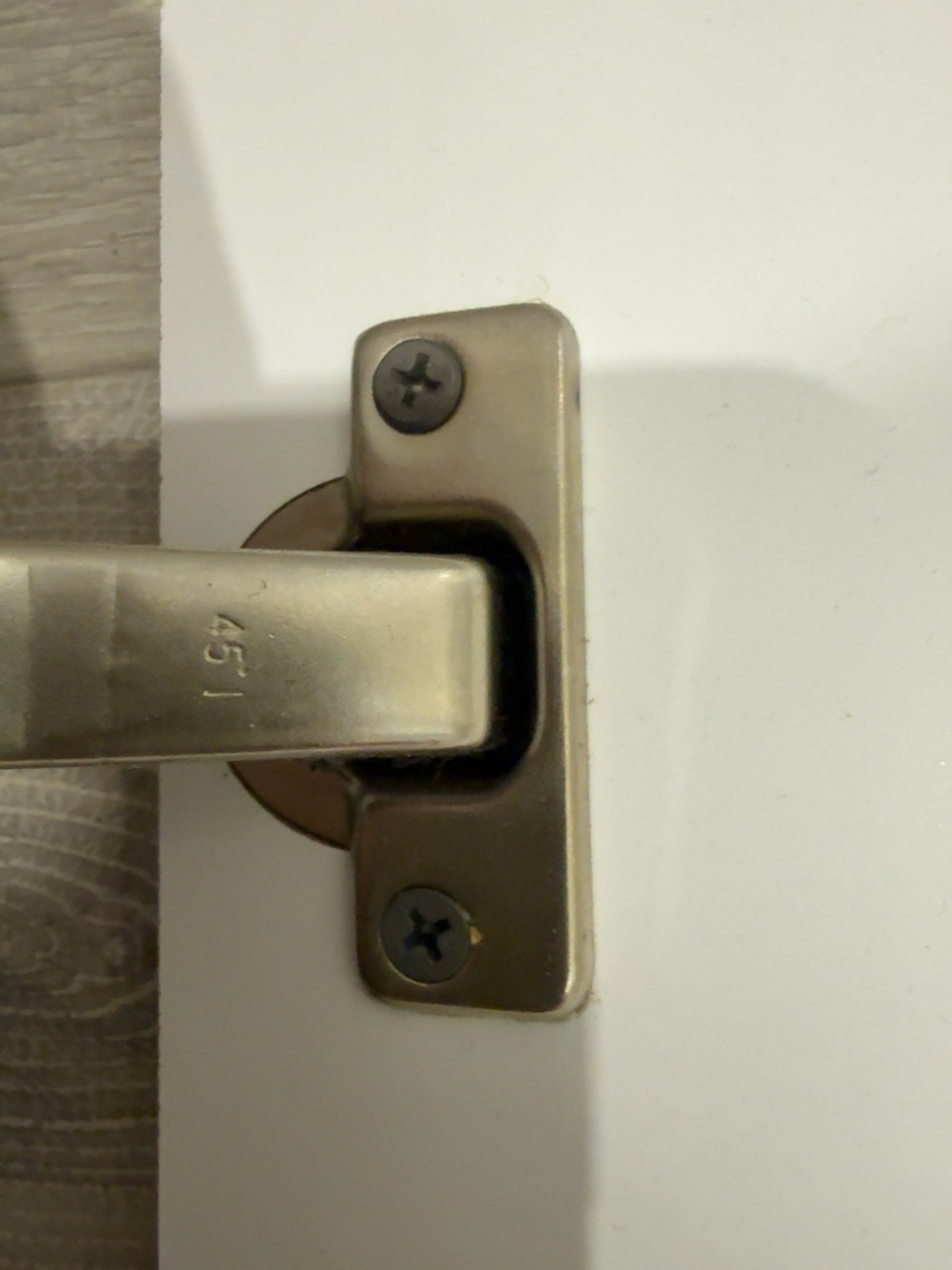

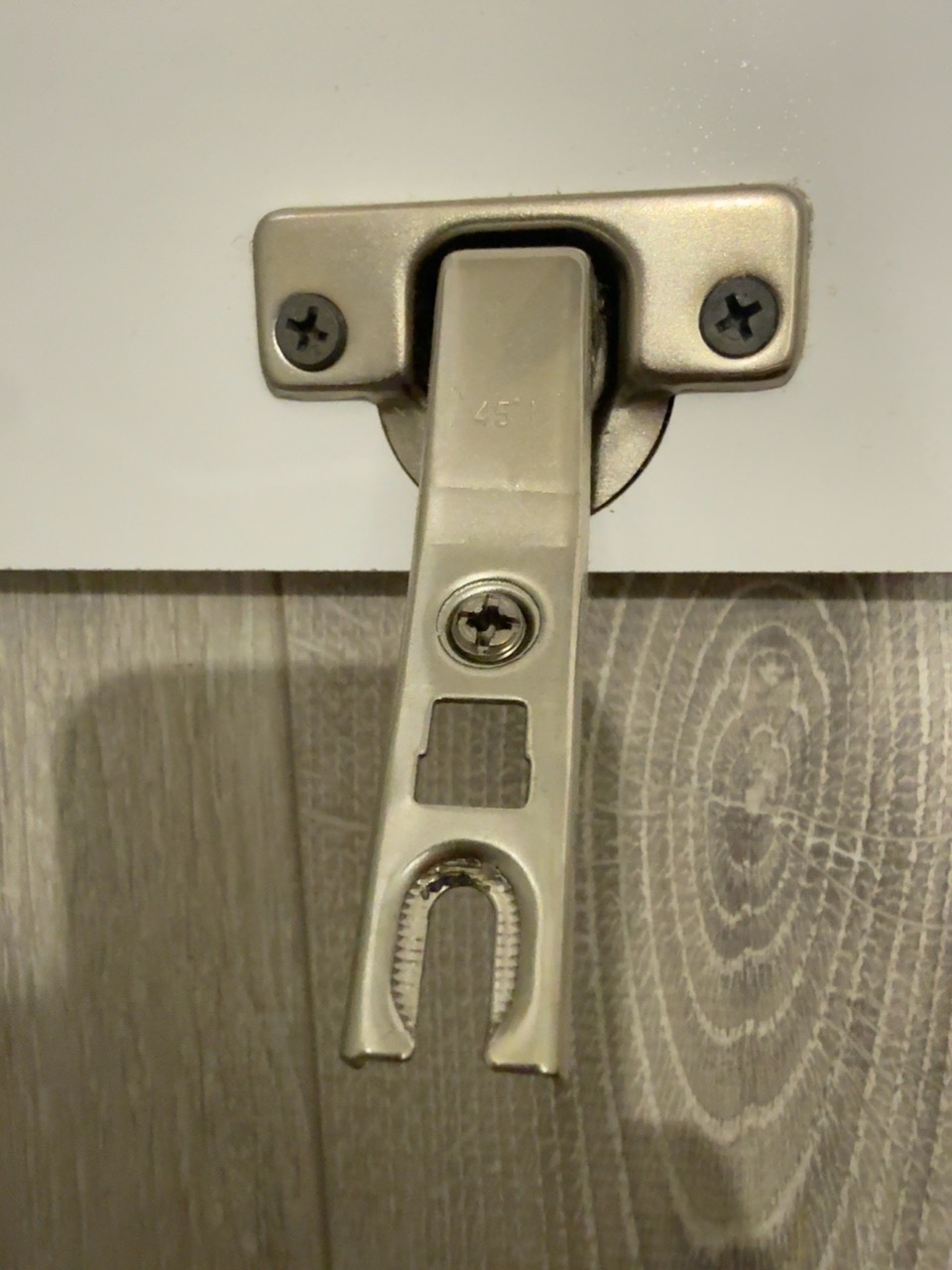

Фото петель

Ручка — образец для подбора

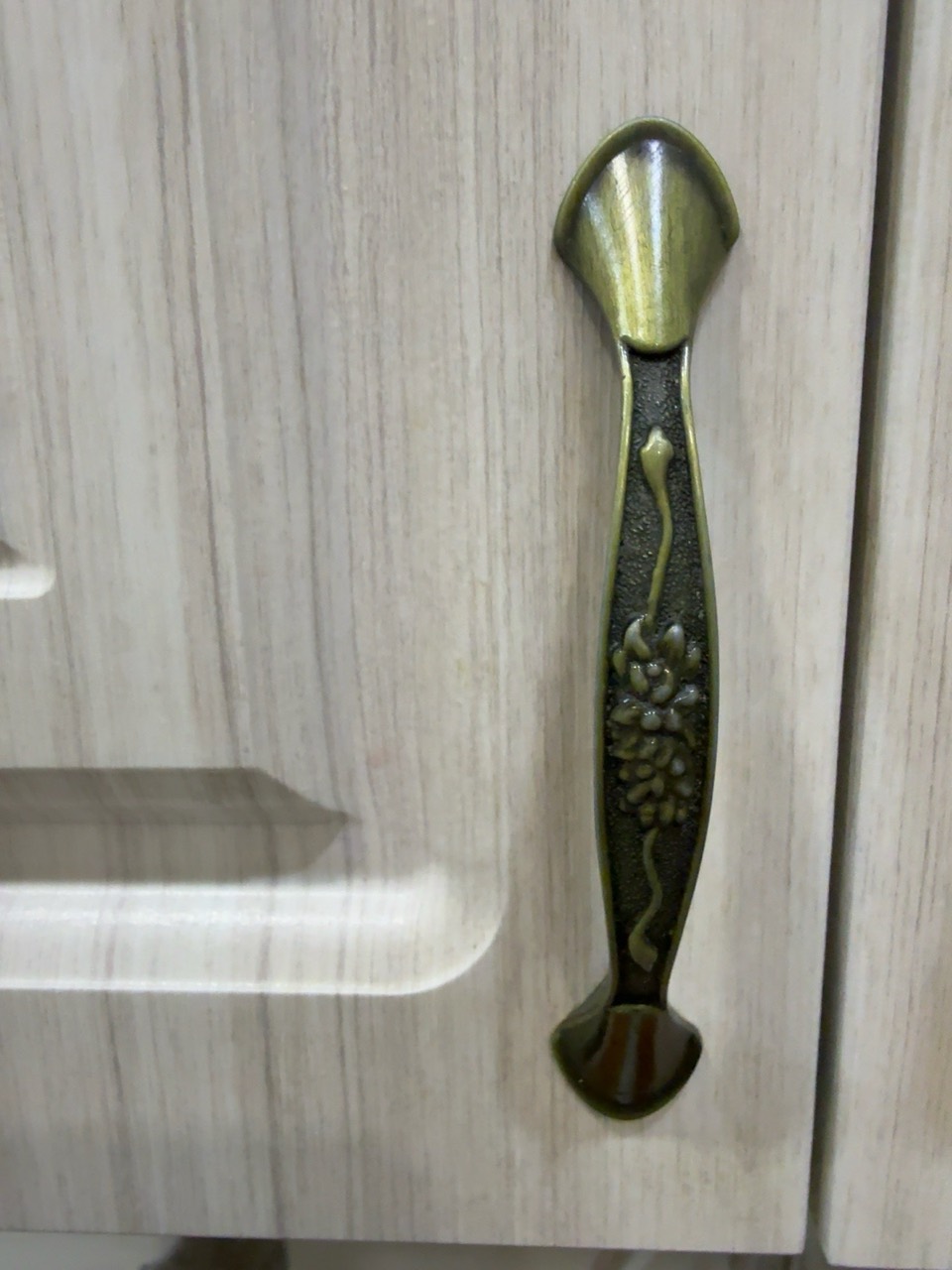

Существующая ручка кухни — образец для поиска такой же

Я нашёл такую ручку: ENGRACIA, Испания, брашированная старая бронза — комплект из 2 шт. на Ozon. Артикул карточки Ozon: 507353300.

На старой дверке ручка уже есть. Для нового фасада хочу такую же. Межцентровое расстояние и габариты ручки я пока не замерил — их нужно уточнить перед сверлением.

Как должно быть внутри

Прошу определить положение полки и геометрию корпуса под мою старую дверку. Размеры деталей я пока не задавал.

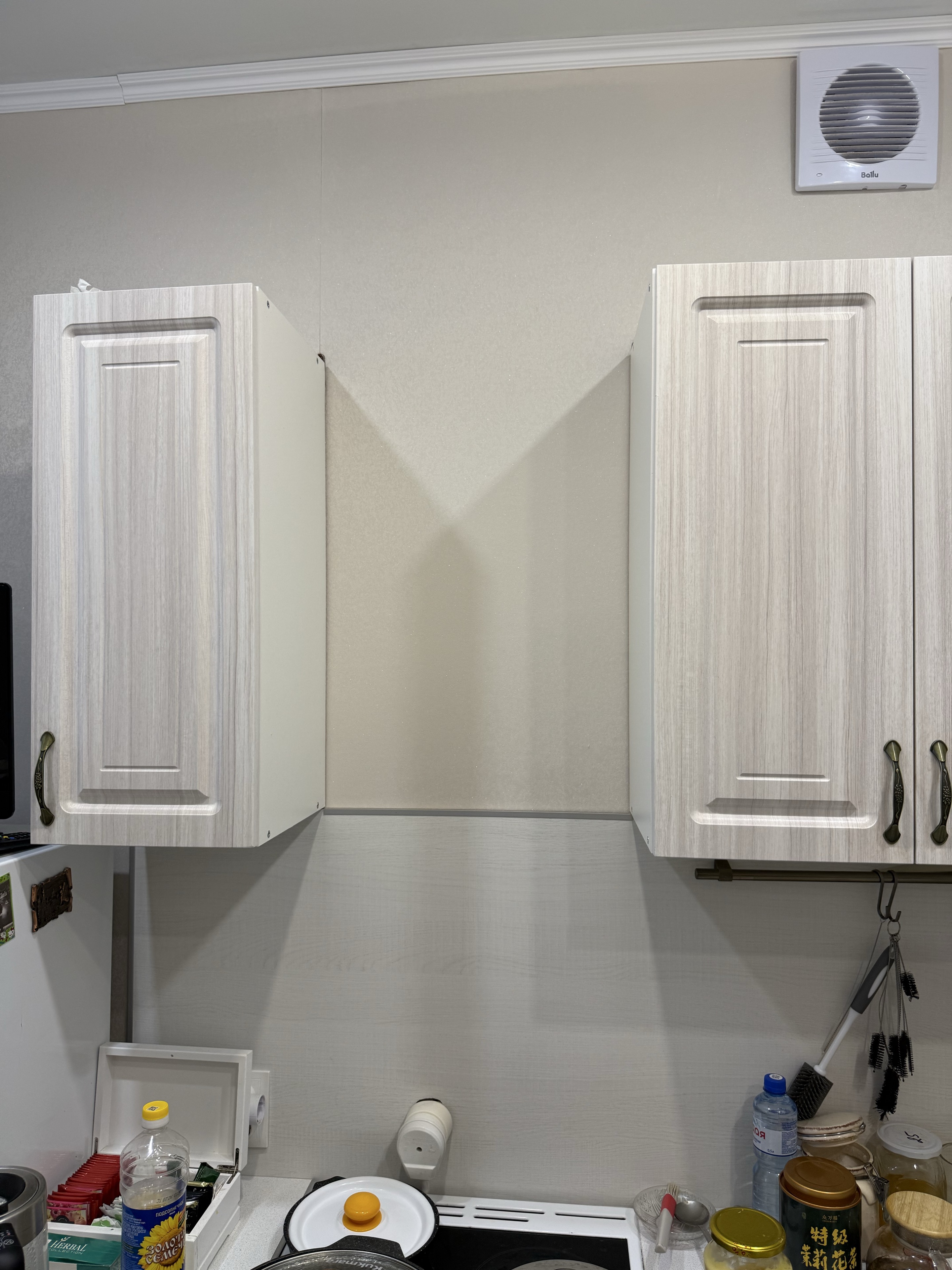

2. Навесной шкаф над плитой

Ширина проёма	495 мм максимум, без зазоров
Высота соседних шкафов	718 мм
Глубина без дверки	300 мм
До поверхности плиты	580 мм от нижнего уровня соседних шкафов
Плита	Обычная электрическая, Gorenje
Вытяжка	Белая, шириной меньше 500 мм, с угольным фильтром и рециркуляцией. Модель пока не выбрана.

Хочу, чтобы верх и низ шкафа были на одном уровне с соседними. Поднимать шкаф выше не хочу. Новый фасад нужен под цвет и рисунок моей кухни; название декора я не знаю.

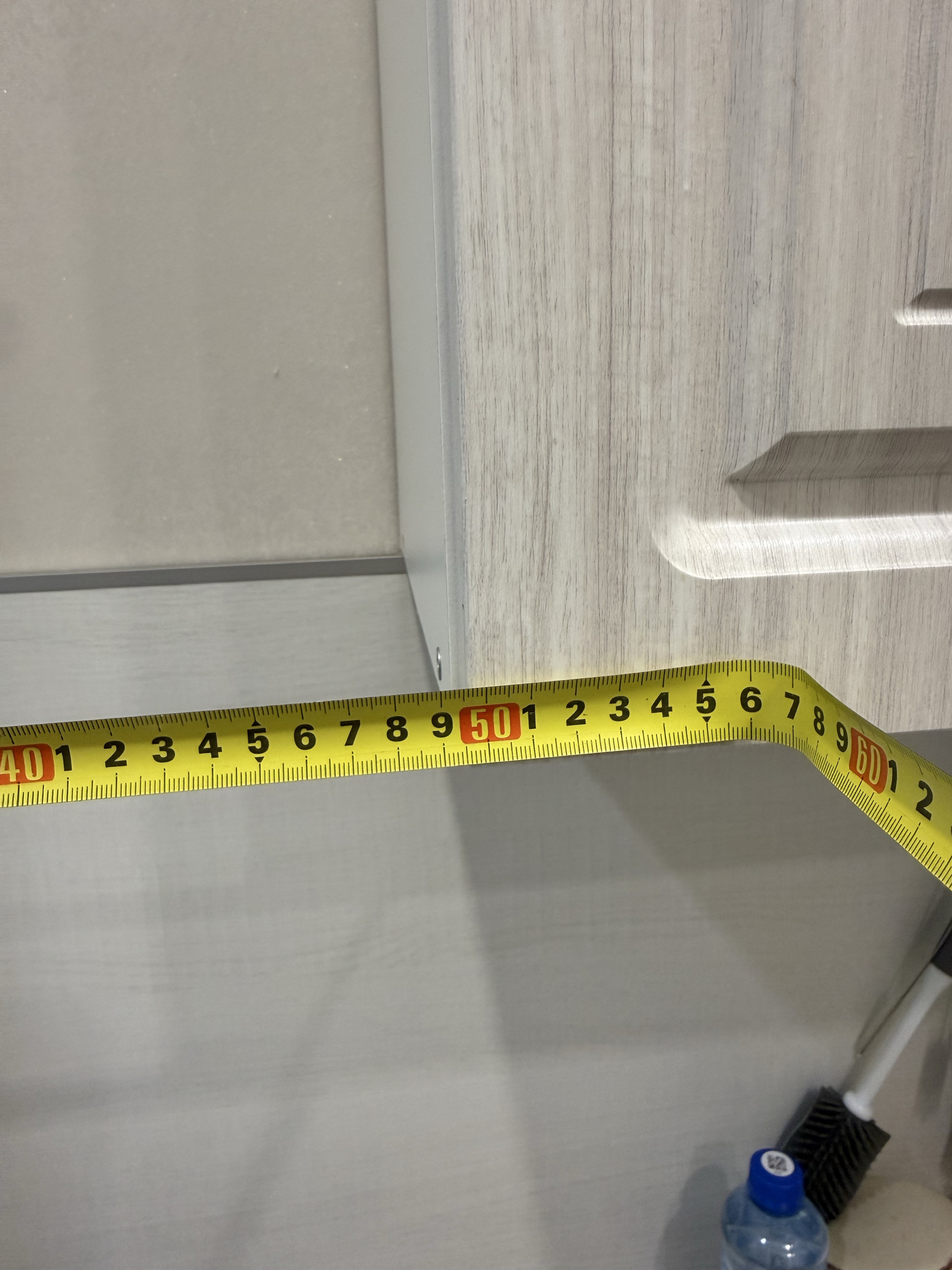

Фото замеров

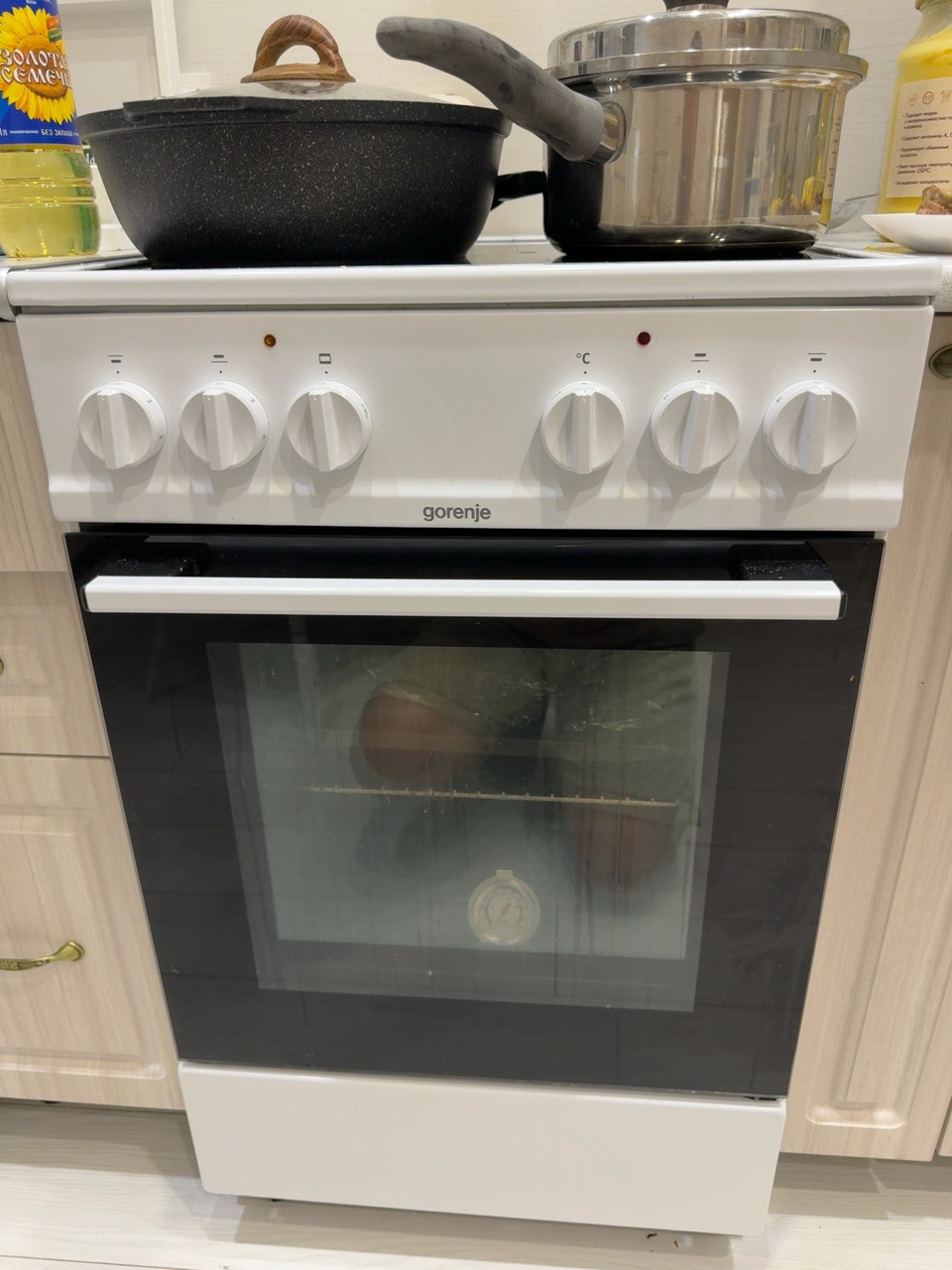

Плита

Как должно быть внутри

Хочу устроить шкаф так: вытяжка снизу, над ней центральный вертикальный короб до верха шкафа, по бокам — отделения с полками, как на примере ниже. Нужно предусмотреть выход воздуха обратно в кухню при работе вытяжки в режиме рециркуляции.

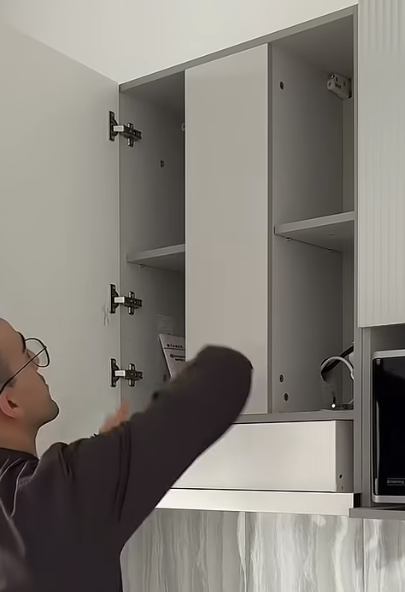

Пример, который я хочу взять за основу: короб посередине и полки по бокам

Прошу определить размер и сечение короба, отверстия, число и положение боковых полок после выбора вытяжки. Фото я приложил как пример желаемого устройства.

Цвет и рисунок нового фасада

Я не могу определить цвет и название декора моего фасада. Я приложил дополнительное фото крупным планом. Хочу, чтобы новый фасад шкафа над плитой совпадал по цвету и стилю с остальной кухней. Прошу подобрать декор и фрезеровку по моей существующей дверке.

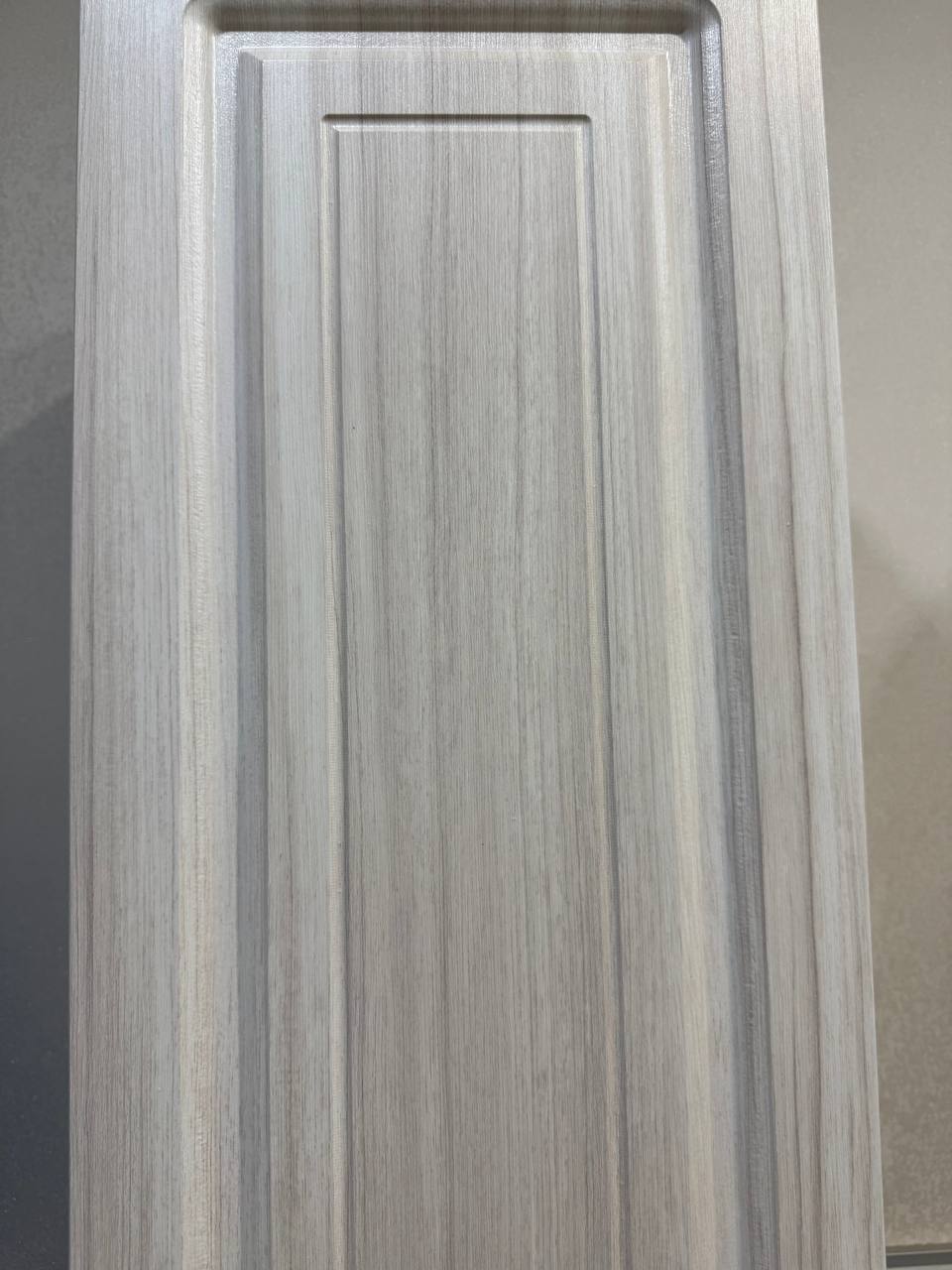

Дополнительное фото фасада крупным планом. Цвет и название декора не определены.

Две вытяжки, которые я рассматриваю

Weissgauff BOX 452 White и Weissgauff Dubhe 450 White.

В карточках обеих моделей указано минимум 650 мм над электрической плитой. У меня 580 мм до нижнего уровня шкафов. Прошу проверить по инструкции, можно ли установить эти модели при моём расположении.

Мои основные вопросы

1. Вытяжка над плитой

Какую белую вытяжку с угольным фильтром и рециркуляцией можно установить в проём шириной максимум 495 мм при глубине корпуса 300 мм? До плиты от нижнего уровня соседних шкафов — 580 мм; верх и низ нового шкафа должны совпасть с соседними. Для двух моделей, которые я рассматриваю, в карточках указано минимум 650 мм — подходит ли какая-либо из них по инструкции или нужна другая модель? Как устроить центральный короб, выход воздуха в кухню и доступ для замены фильтра?

2. Цвет и фрезеровка фасада

Я не могу определить цвет и название декора. Можно ли подобрать для шкафа над плитой фасад с таким же декором, направлением рисунка и фрезеровкой, как у существующей кухни? Я приложил фото крупным планом. У меня есть старая угловая дверка для сравнения с образцами.

3. Размеры углового корпуса

Какие размеры корпуса нужны под мою старую дверку 335 × 712 мм, толщиной примерно 16 мм? По обеим стенам место одинаковое: максимум примерно 560 мм, я предпочитаю ориентироваться на 550 мм. На старом рисунке записано 535 мм по обеим сторонам, но почему именно 535 мм — непонятно. Прошу проверить этот замер и определить итоговую геометрию, зазоры и ответные планки для моих петель. Внутри нужна одна полка, два отделения.
